揭秘高压零泄漏电磁阀：内部构造全解析！

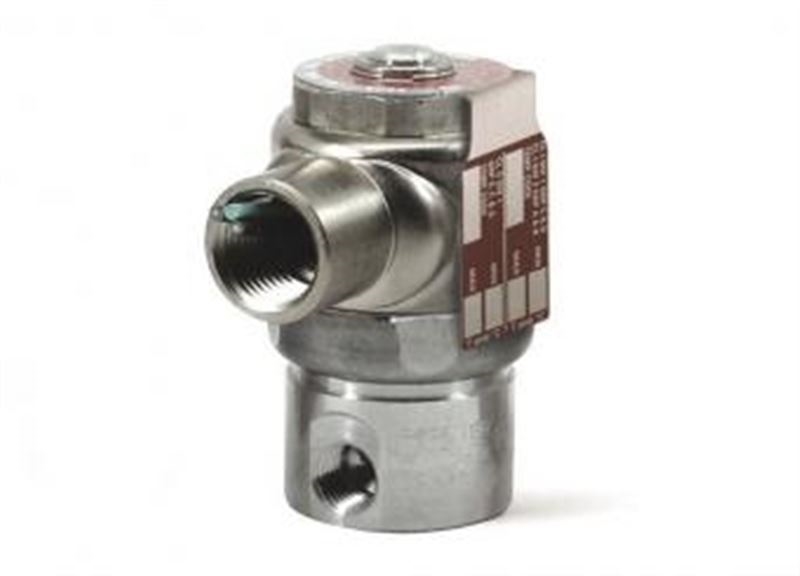

　　高压零泄漏电磁阀是一种专为严苛工况设计的高性能流体控制元件，能够在高工作压力（通常可达25 MPa至70 MPa甚至更高）下实现完q密封、无内漏或外漏的开关控制，广泛应用于航空航天、液压系统、石油天然气、高压清洗、氢能装备、试验台及安全关键型工业流程中。

　　“零泄漏”是其核心特性，通常指在关闭状态下，泄漏率低于1×10⁻⁶mbar·L/s（氦质谱检漏标准）或满足ISO 5208 Aj/ANSI/FCI 70-2 Class VI级密封要求。为实现这一目标，该类电磁阀采用金属对金属硬密封（如不锈钢球面与阀座研磨配合）或高性能弹性体辅助密封结构，并经过精密加工与严格测试。阀体材料多为高强度不锈钢（如316L、17-4PH）或合金钢，经特殊热处理以承受高压冲击与疲劳。

　　高压零泄漏电磁阀的组成部分：

　　一、核心控制模块

　　电磁线圈组件

　　线圈组：通电时产生磁场，驱动阀芯动作，是电磁阀的动力来源。

　　隔磁管：隔离磁场干扰，确保线圈磁场集中作用于阀芯，提升控制精度。

　　动铁芯：与线圈磁场相互作用，带动阀针移动，实现阀门开闭。

　　阀芯组件

　　活动铁芯：连接动铁芯与阀针，通过弹簧导向孔和阀针导向孔实现精准运动。

　　阀针：端部与主阀口形成密封，其同心度和垂直度通过多导向设计（如第一导向柱、第二导向柱）优化，减弱超高压冲击力，降低泄漏风险。

　　弹簧：套设在第二导向柱外，提供复位力，确保断电时阀针紧密贴合主阀口。

　　二、密封模块

　　主阀口与导向孔

　　主阀口：与阀针端部形成密封面，是防止流体泄漏的关键部位。

　　导向孔：引导第一导向柱运动，确保阀针与主阀口的同心度，提升密封可靠性。

　　密封材料

　　根据介质特性（如温度、腐蚀性）选择氟橡胶（FKM）、丁腈橡胶（NBR）或聚四氟乙烯（PTFE）等材料，确保在高压环境下长期密封不泄漏。

　　三、结构支撑模块

　　阀体

　　作为电磁阀的外壳，包含进、出口腔和流体通道，其设计需满足高压环境下的强度要求（如采用不锈钢316L材质）。

　　内部固定设置阀口，与阀芯组件配合实现流体控制。

　　活塞元件（可选）

　　在直动式或分布直动式电磁阀中，活塞元件通过电磁力直接驱动，辅助阀芯实现快速响应和高压密封。

　　四、辅助功能模块

　　排气孔（部分型号）

　　排放阀内部压力，防止因压力积聚导致阀芯运动受阻，确保阀门动作平稳。

　　连接端口

　　提供螺纹连接、法兰连接等接口形式，便于与管道系统集成，适应不同工况需求。

　　防护结构（如防爆设计）

　　在易燃易爆环境中，采用防爆外壳和本质安全电路，符合ATEX或IECEx标准，确保安全运行。
